Pernah dengar istilah diagram warna kabel mobil? Kalau belum, kami bakal coba membeberkan mengenai hal itu, ya.

Buat sebagian orang, urusan kabel mobil itu ibarat labirin tanpa pintu keluar alias susah sekali buat ditebak. Tapi sebenarnya, semua ada polanya.

Nah, pola itu bisa kita pahami lewat yang namanya diagram warna kabel mobil. Tapi sayangnya, gak semua orang tahu dengan hal ini.

Buat yang belum familiar, diagram warna kabel mobil adalah semacam “peta” untuk memahami jalur listrik di kendaraan.

Dari aki, sekring, lampu, klakson, sampai head unit audio—semuanya terhubung lewat kabel yang punya kode warna berbeda.

Ibarat main puzzle, kalau kita tahu arti warna kabel, menyambung atau mengecek kelistrikan jadi lebih gampang.

Artikel ini akan kupas tuntas soal diagram warna kabel mobil, dari fungsi, kode warna, cara membacanya, sampai tips praktis biar nggak salah colok. Siap? Yuk, kita mulai!

Kenapa Diagram Warna Kabel Mobil Itu Penting?

Kelistrikan adalah nyawa kedua dari sebuah mobil. Tanpa kelistrikan, mobil modern tidak akan bisa berjalan.

Mulai dari menyalakan mesin, menyalakan lampu, membunyikan klakson, hingga mengaktifkan fitur-fitur canggih seperti sistem audio dan AC, semuanya bergantung pada jaringan kabel yang terorganisir rapi.

Baca juga: Mengenal Singkat Kabel Aki Mobil dan Gejala Kerusakannya

Nah, diagram warna kabel mobil adalah kunci untuk memahami jaringan ini. Ini ibarat blueprint atau cetak biru yang menunjukkan fungsi dari setiap kabel.

Tanpa diagram ini, menyambungkan kabel bisa jadi seperti bermain tebak-tebakan, yang ujung-ujungnya bisa menyebabkan:

• Korsleting: Menyebabkan sekring putus, bahkan yang paling parah bisa memicu kebakaran.
• Kerusakan Komponen: Menyambungkan kabel yang salah bisa merusak komponen elektronik mobil yang harganya mahal.
• Sistem Tidak Berfungsi: Lampu tidak menyala, klakson mati, atau sistem audio tidak hidup karena kesalahan pemasangan kabel.

Dengan memahami diagram ini, kamu bisa melakukan perbaikan atau modifikasi kelistrikan dengan aman, tepat, dan efisien.

Pahami Kode Rahasia Warna Kabel Mobil

Setiap warna pada diagram kabel mobil punya arti dan fungsi masing-masing. Ini adalah standar internasional yang digunakan oleh hampir semua produsen mobil di seluruh dunia, jadi kamu tidak perlu khawatir beda-beda.

Berikut adalah arti dari warna-warna kabel yang paling umum:

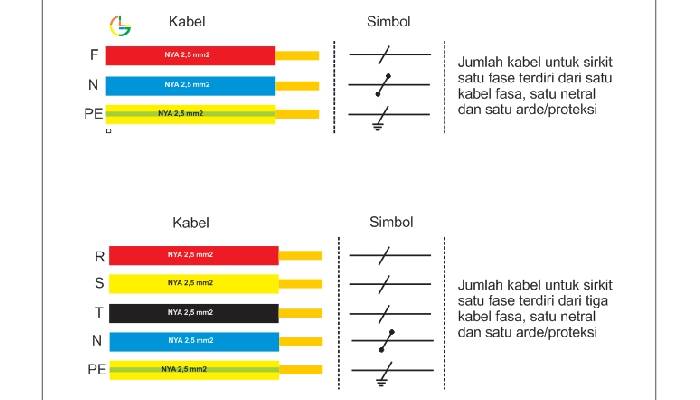

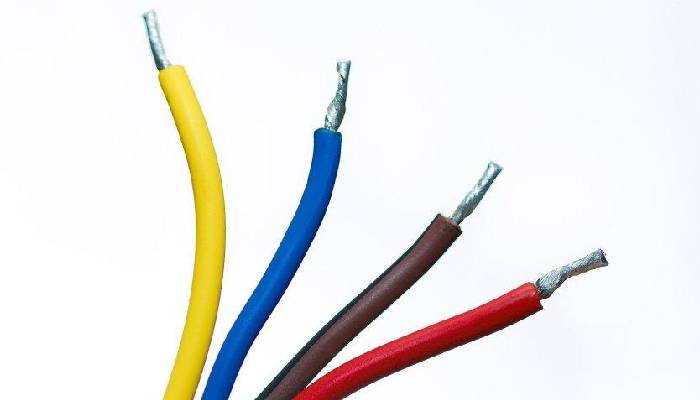

Warna Utama (Single Color)

Merah (Red/R)

Warna ini hampir selalu digunakan untuk kabel utama arus positif (+) baterai. Ini adalah kabel yang mengalirkan listrik langsung dari sumbernya, jadi selalu hati-hati saat berurusan dengan kabel merah.

Hitam (Black/B) atau Coklat (Brown/Br)

Ini adalah warna untuk kabel massa atau ground (-). Kabel ini berfungsi untuk menyalurkan arus listrik kembali ke bodi mobil.

Kabel ini sangat penting untuk memastikan aliran listrik bekerja dengan baik.

Kuning (Yellow/Y)

Biasanya digunakan untuk kabel arus yang terhubung ke kunci kontak (ignition).

Seringkali, kabel ini mengaktifkan sistem starter dan sistem kelistrikan utama saat kunci kontak diputar ke posisi “ON”.

Biru (Blue/Bl)

Sering digunakan untuk kabel yang terhubung ke lampu depan (headlamp), terutama untuk lampu jarak jauh (high beam).

Bisa juga digunakan untuk sistem lain yang membutuhkan arus dari kunci kontak.

Baca juga: Kabel Jumper Aki, Fungsi dan Cara Menggunakannya

Hijau (Green/G)

Umumnya digunakan untuk kabel yang terhubung ke lampu rem (brake light) atau sistem sensor tertentu.

Putih (White/W)

Biasanya digunakan untuk kabel arus yang terhubung ke sistem lampu tambahan, seperti lampu kabut (fog lamp) atau lampu sein (turn signal).

Abu-abu (Gray/Gr) atau Oranye (Orange/Or)

Kedua warna ini sering ditemukan pada sistem kelistrikan yang terhubung dengan instrument cluster atau panel instrumen, seperti lampu indikator atau pengukur suhu.

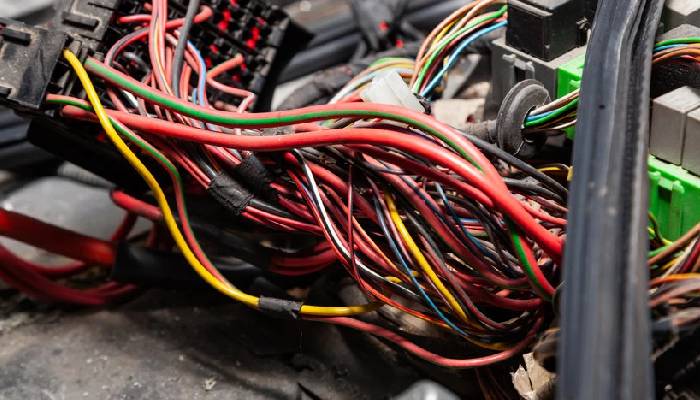

Warna Kombinasi (Two-Tone)

Terkadang, kamu akan melihat kabel dengan dua warna. Misalnya, kabel hijau dengan garis putih, atau kabel merah dengan garis hitam.

Kombinasi ini punya arti yang lebih spesifik.

• Warna Dasar: Menunjukkan fungsi utama dari kabel.
• Warna Garis: Memberikan informasi tambahan atau membedakan kabel tersebut dari kabel dengan warna dasar yang sama.

Contoh:

• Hijau/Putih (G/W)

Kabel dengan warna dasar hijau dan garis putih. Artinya, fungsi utamanya berhubungan dengan kabel hijau (misalnya, lampu rem), tetapi ini adalah sirkuit yang lebih spesifik.

• Merah/Hitam (R/B)

Kabel dengan warna dasar merah dan garis hitam. Ini bisa berarti kabel positif (+) yang sudah disaring atau terhubung ke komponen tertentu.

Baca juga: Recall 60 Ribu Unit Mazda6 Masalah Kabel Berdampak ke Indonesia?

Meskipun standarnya umum, penting untuk diingat bahwa skema warna ini bisa sedikit berbeda tergantung pada pabrikan mobil dan tahun pembuatannya.

Oleh karena itu, langkah terbaik adalah selalu mengacu pada buku manual atau diagram kelistrikan resmi dari mobilmu.

Kabel Warna Tunggal

Dalam diagram kabel warna mobil terdapat kabel satu warna karena memang hanya memiliki satu jenis warna saja.

Setiap mobil setidaknya memiliki 15 jenis kabel warna tunggal ini. Penggunaannya sendiri lebih sering pada sistem kelistrikan mobil paling utama sehingga mudah untuk dibedakan.

Proses perbaikan sistem kelistrikan juga lebih cepat dan meminimalisir kesalahan karena kabel hanya memiliki satu warna.

Jenis Warna Kabel Mobil dan Fungsinya

Berikut ini jenis warna kabel mobil dan fungsinya yang bisa dipelajari.

• B : Black, adalah kabel dengan warna hitam yang memiliki fungsi utama sebagai starting and ground.
• W : White,  kabel dengan warna putih yang memiliki fungsi sebagai pengantar arus dalam sistem pengisian.
• R: Red, merupakan kabel dengan warna merah yang fungsinya untuk mengalirkan listrik ke sistem pencahayaan, contohnya lampu.
• Y: Yellow, adalah kabel dengan warna kuning yang memiliki fungsi pada panel instrumen.
• BR : Brown, adalah kabel dengan warna coklat yang fungsinya digunakan sebagai kabel sinyal ECU.
• G : Green, kabel mobil dengan warna hijau yang memiliki fungsi sebagai kabel sensor ECU.
• BL : Blue, adalah kabel dengan warna biru untuk kebutuhan kelistrikan lainnya.
• LG : Light Green, merupakan kabel dengan warna hijau muda yang juga memiliki fungsi keperluan listrik lainnya.
• O : Orange, kabel dengan warna oranye memiliki fungsi sebagai keperluan listrik lainnya.
• GR : Grey, kabel dengan warna abu-abu ini juga memiliki fungsi untuk keperluan listrik lainnya.
• P : Pink, kabel dengan warna merah mudah memiliki fungsi untuk keperluan listrik yang lainnya.
• SB : Sky Blue, kabel dengan warna biru muda yang berfungsi dalam sistem kelistrikan lainnya.
• V : Violet, adalah kabel dengan warna ungu yang juga memiliki fungsi dalam sistem kelistrikan lainnya.
• SL : Silver, adalah kabel dengan warna perak memiliki fungsi dalam sistem kelistrikan yang lainnya.
• PU : Purple, kabel dengan warna ungu juga memiliki fungsi dalam sistem kelistrikan yang lainnya.

Inilah warna kabel mobil dan fungsinya khusus untuk kabel satu warna. Masih ada lagi jenis kabel dengan dua warna dan memiliki fungsi berbeda pula.

Kabel Dua Warna

Sesuai dengan namanya, kabel ini memiliki dua jenis warna dan merupakan satu kesatuan. Jumlah kabel ini lebih sedikit yaitu hanya ada lima yang dijabarkan sebagai berikut ini:

• RB : Red Black, kabel yang memiliki warna merah dan juga strip hitam.
• LW : Blue White, kabel yang memiliki warna utama biru dengan strip warna putih.
• GB : Green Black, kabel yang memiliki warna utama hijau dan memiliki strip warna hitam.
• WR : Kabel yang memiliki warna utama putih dengan tambahan warna strip merah.

Kabel ini memiliki dua jenis warna karena terdapat komponen isolator yang bekerja untuk melindungi kabel.

Warna yang disebutkan pertama dalam kode tersebut adalah warna dominan yang menandakan fungsinya seperti pada kabel satu warna.

Baca juga: Hadir di Indonesia, Milwaukee Tawarkan Produk Tanpa Kabel

Sedangkan warna kedua adalah sebagai penanda komponen isolator pada kabel. Bentuk stripnya sendiri melintang sepanjang kabel.

Sampai di sini diharapkan Anda sudah bisa mengenali warna kabel mobil dan fungsinya secara lengkap.

Kesimpulan

Melihat penjabaran mengenai diagram warna kabel mobil di atas, Anda sekarang bisa mengatasi masalah kelistrikan kecil.

Tapi lebih jauh, Anda juga bisa untuk meminimalisir risiko kerusakan yang lebih serius yang berurusan dengan perkabelan.

Warna-warna kabel bukan sekadar pembeda, melainkan kode penting yang memudahkan kita mengenali jalur arus, mencegah korsleting, sampai mempercepat perbaikan.

Dengan memahami arti tiap warna, tahu cara baca diagram, dan disiplin pakai alat bantu seperti multimeter atau manual book, urusan kabel mobil yang tadinya bikin pusing bisa jadi lebih gampang.

Intinya, jangan pernah remehkan detail kecil ini. Satu kabel salah sambung bisa bikin sistem mobil lumpuh, bahkan berisiko bahaya.

FAQ

Apakah semua mobil punya diagram warna kabel yang sama?

Nggak. Tiap pabrikan bisa beda, tapi prinsip dasarnya mirip.

Bisa nggak pasang aksesoris mobil tanpa lihat diagram?

Bisa, tapi risiko salah sambung sangat besar.

Di mana bisa dapat diagram warna kabel mobil?

Biasanya ada di manual service resmi, forum otomotif, atau bengkel spesialis.

Apa akibat kalau salah pasang kabel?

Mulai dari sekring putus sampai risiko korsleting dan kebakaran.

Apakah warna kabel bisa dipakai buat cek kerusakan?

Bisa. Warna kabel mempermudah melacak jalur arus dan menentukan bagian mana yang bermasalah.
